Conector para paneles en paralelo.

Permite el panelado rápido y su fácil montaje y desmontaje, donde la fuerza y la seguridad son lo mas prioritario.

El material está compuesto, diferente para la placa que para el botón, siendo la placa de Nylon con fibra de vidrio (AKROMID) y el botón de Nylon con fibra de vidrio (ALTECH PAG)

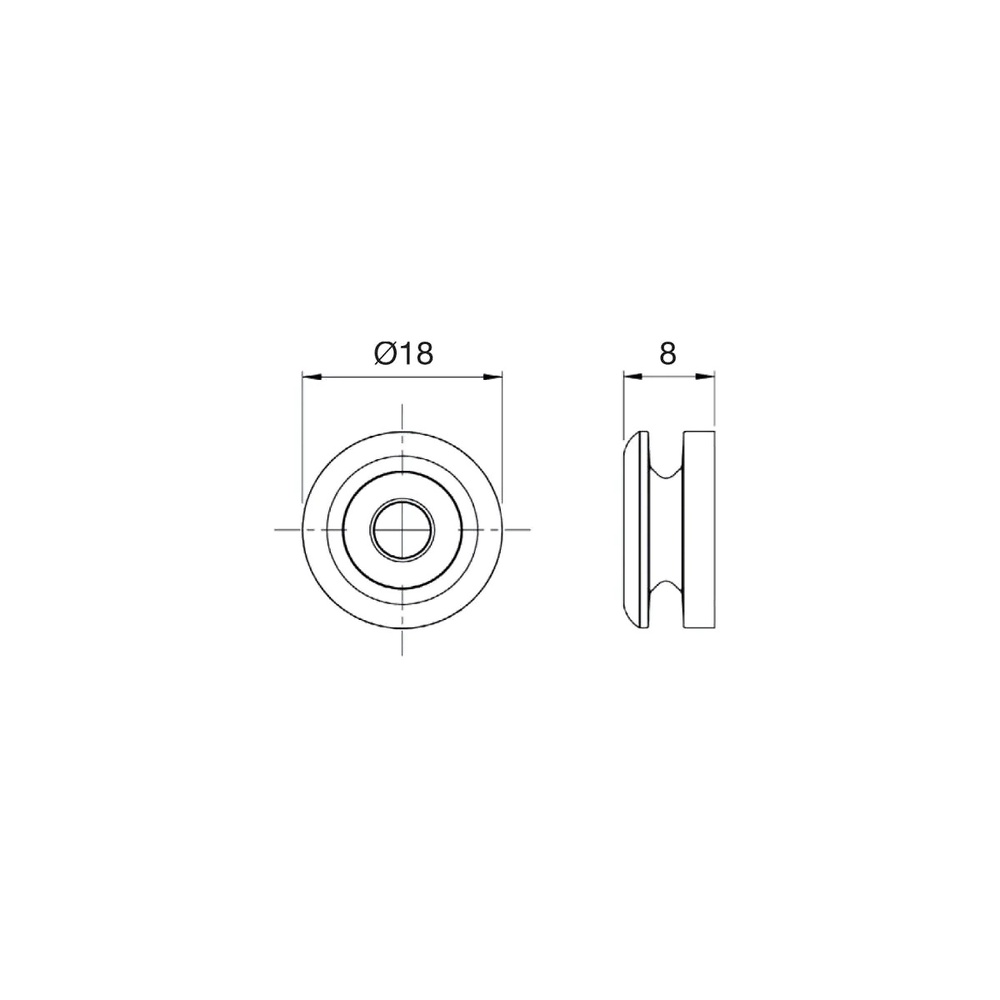

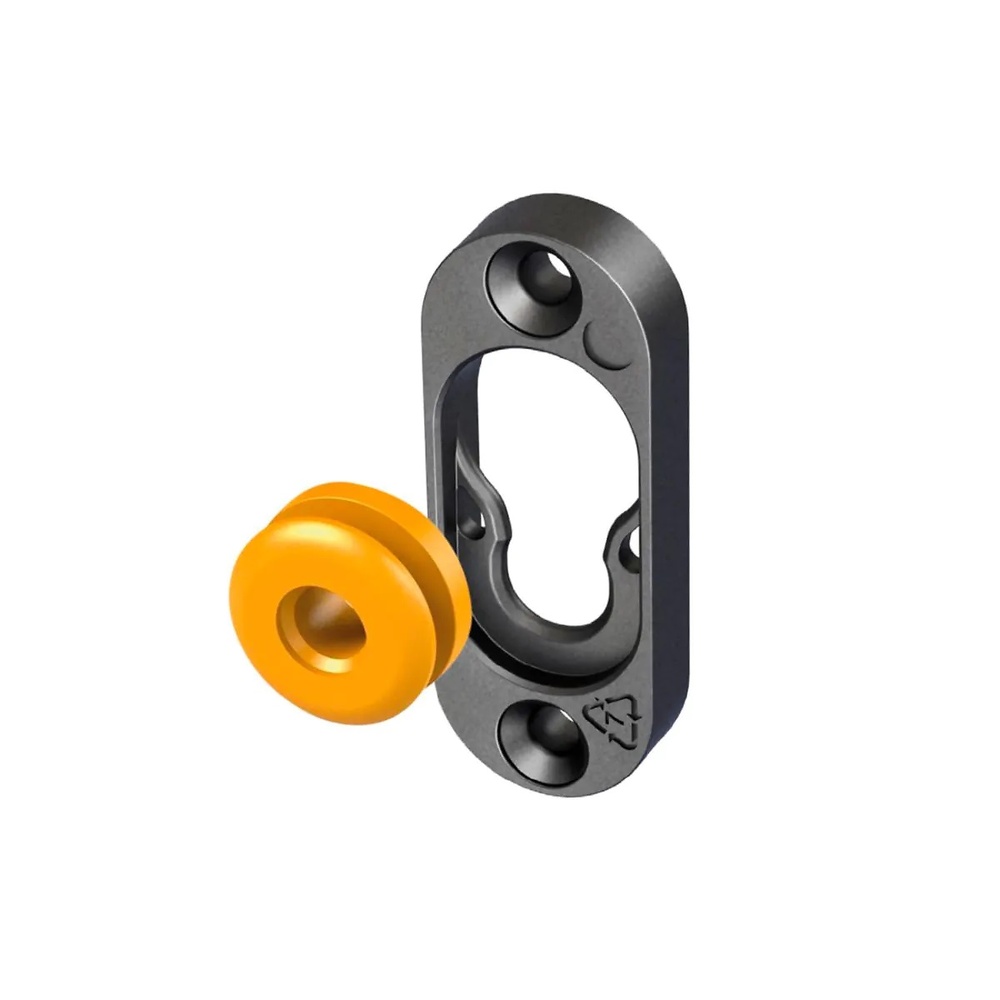

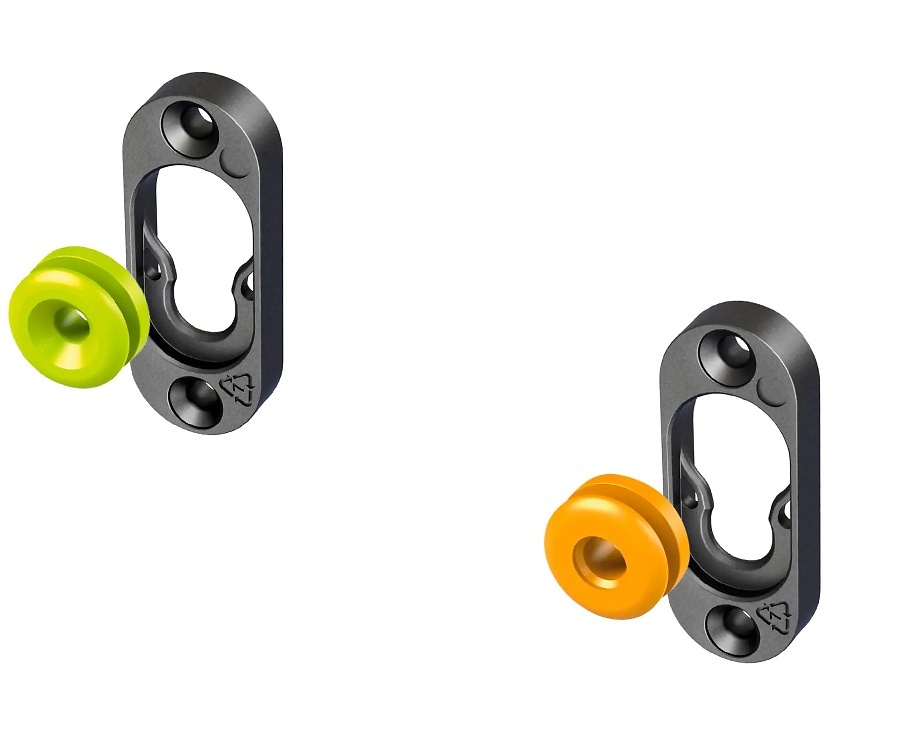

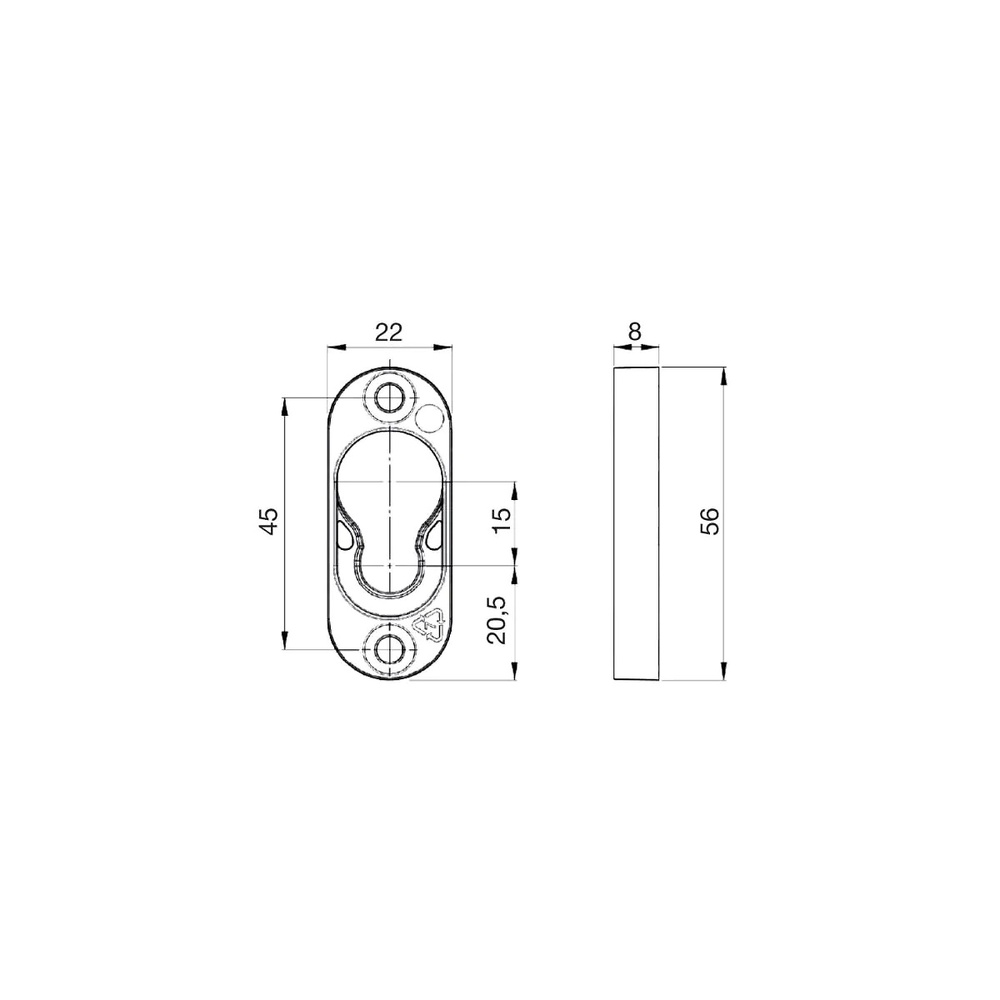

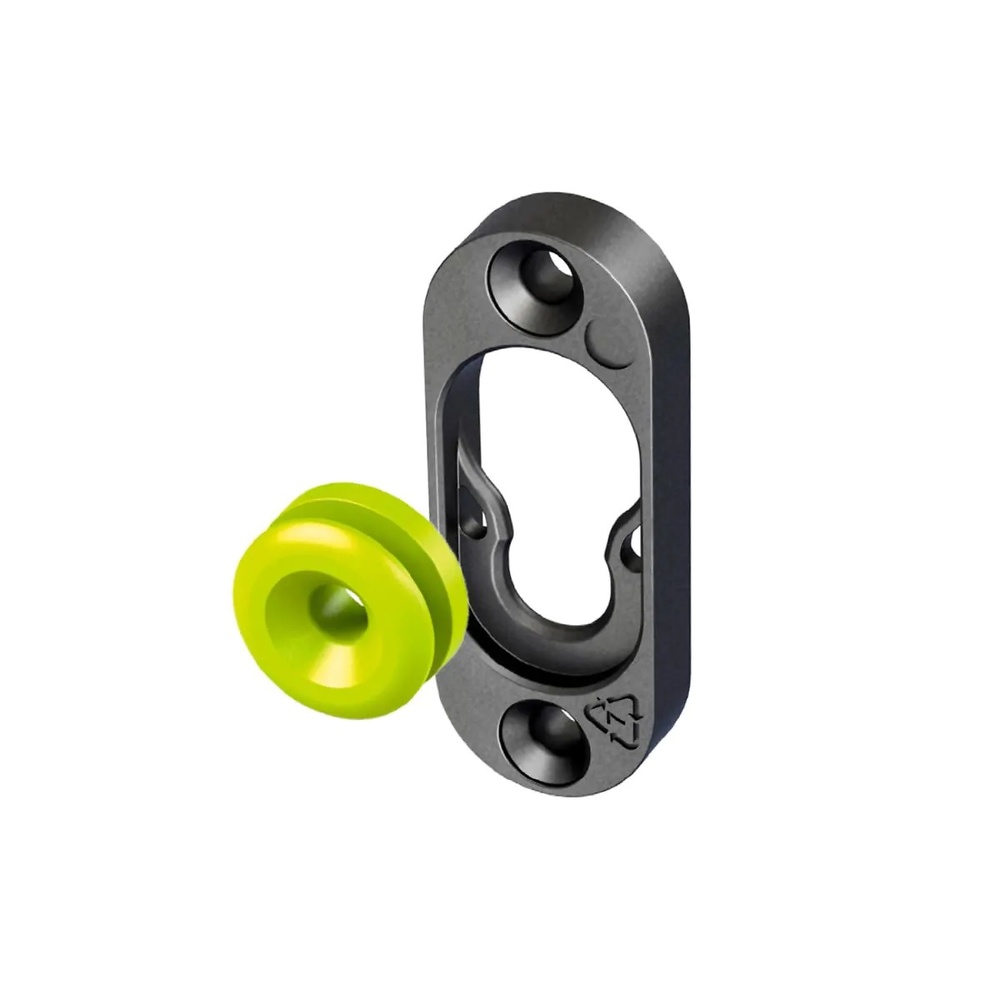

En un canto a panelar colocaremos la placa negra Button-Fix (de forma sobrepuesta o embutida) y en el otro el botón verde.

Encajaremos ambas piezas asegurando una correcta union o fijación.

Diseñado especialmente para cuando la instalación se ha de hacer en costados con un mínimo de espesor de 28mm.

Si se desea instalar embutido en la cara del panel este habrá de ser mínimo de 18mm de espesor para garantizar su resistencia.

El recorrido del deslizamiento es de 15mm, por lo que en panelados de suelo a techo, se empieza el panelado por el suelo y el ultimo panel quedará separado del techo los 15mm de movimiento del panelado para su ensamble final .

Soporta un máximo de unos 100kgs aproximadamente, con los 4 enganches con una separación máxima de 600mm entre ellos y de 14mm al borde del panel en montaje embutido.

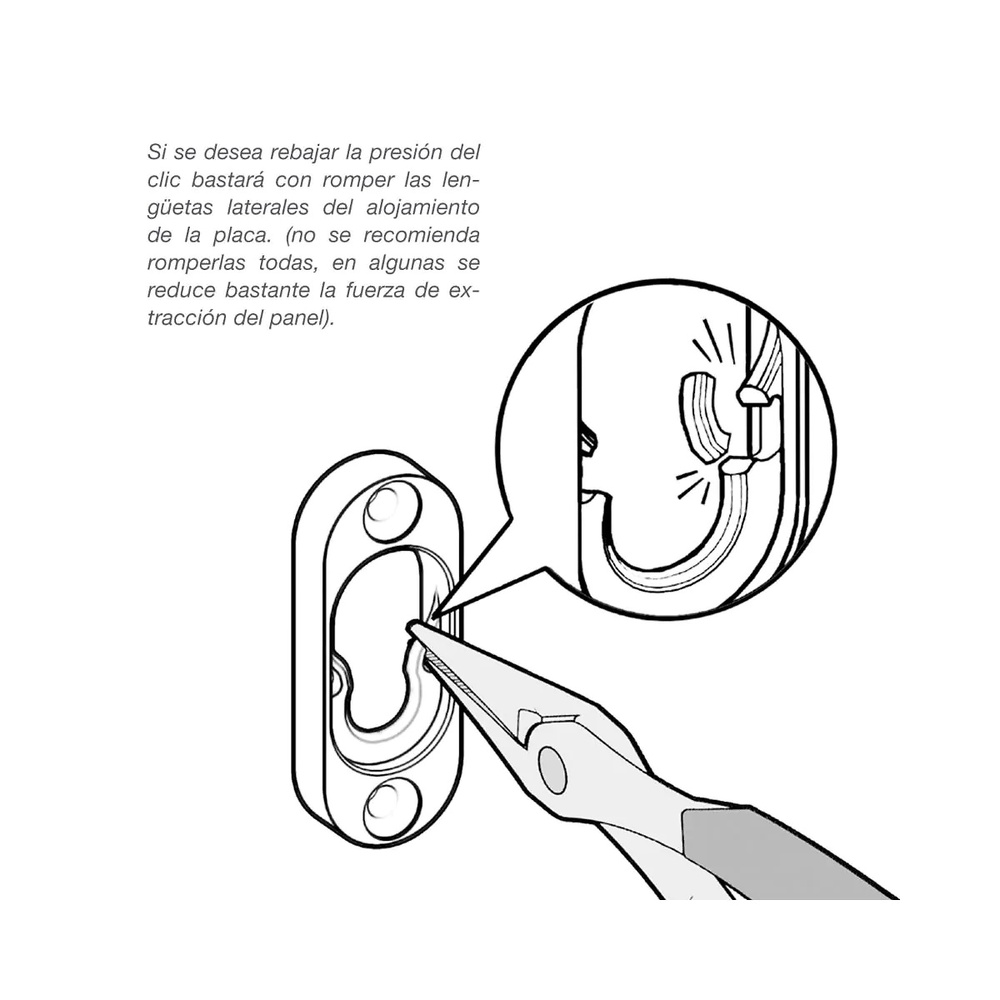

Si se desea rebajar la presión del clic bastará con romper las lengüetas laterales del alojamiento de la placa. (no se recomienda romperlas todas, en algunas se reduce bastante la fuerza de extracción del panel).

Dos tipos de instalaciones:

Sobrepuesto:fijado al panel mediante tornilería dejando una separación de panelado de 8 mm.

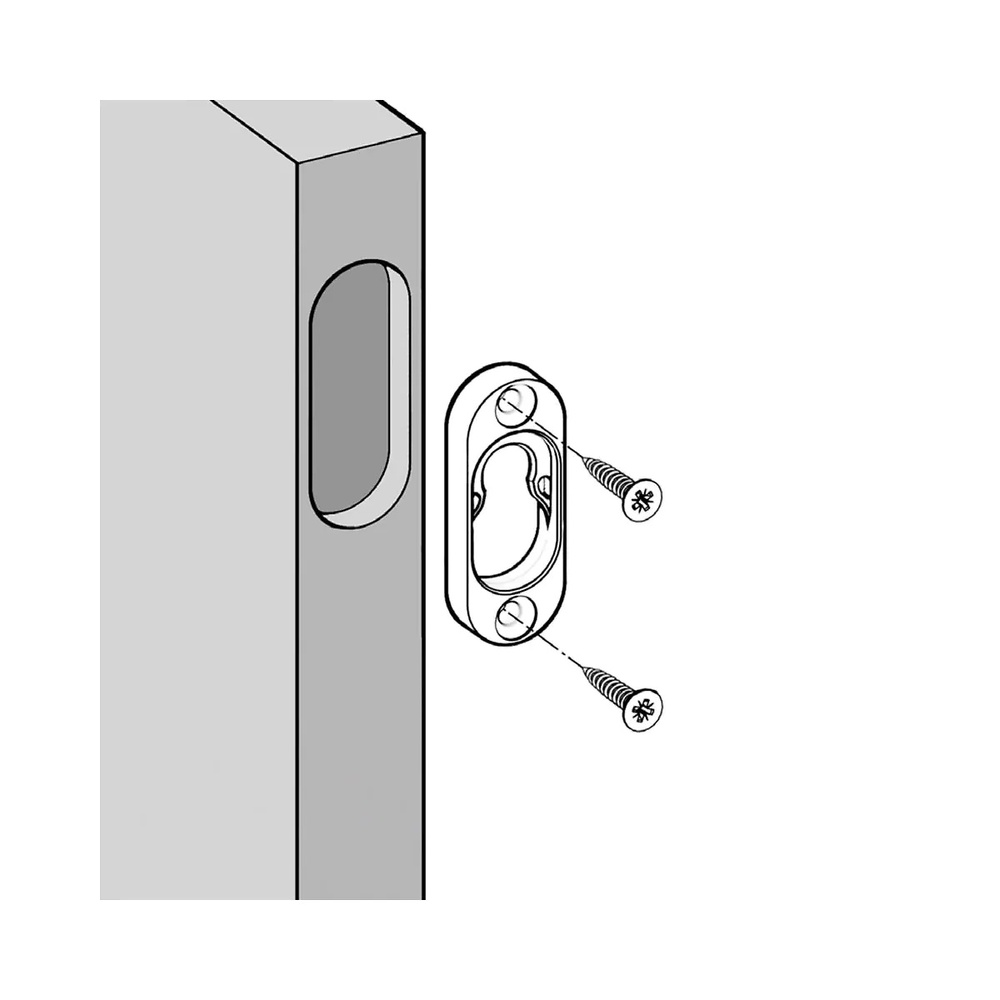

Embutido,:fijado al panel mediante tornilería dejando una separación de panelado de 3 mm.

Marcador botón puntero Herramienta para facilitar la mecanización de Button-fix marcando la posición donde se colocará el botón.

Colocaremos el botón puntero en la posición del botón y nos marcará el lugar donde realizar la mecanización del botón.
